多线控制盘的工作原理

　　多线制控制盘也称作多线制手动控制盘或直接手动控制盘。为确保操作受控消防设备的可靠性，对于一些重要联动设备(如消防泵组、防烟和排烟风机)的控制，除采用联动控制方式外，火灾报警控制器还应采用多线控制盘控制方式，实现直接手动控制。

　　多线控制盘的操作按钮与消防泵组(喷淋泵组、消火栓泵组)、防烟和排烟风机的控制柜控制按钮直接用控制线或控制电缆连接，实现对现场设备的手动控制。

　　多线控制盘与火灾报警控制器连接，一台火灾报警控制器(联动型)可设置多个多线控制盘。

　　多线控制盘的操作方法

　　多线控制盘每个操作按钮对应一个控制输出，控制喷淋泵组、消火栓泵组、防烟和排烟风机等消防设备的启动，可根据需要按下目标操作按钮启动对应的消防设备。

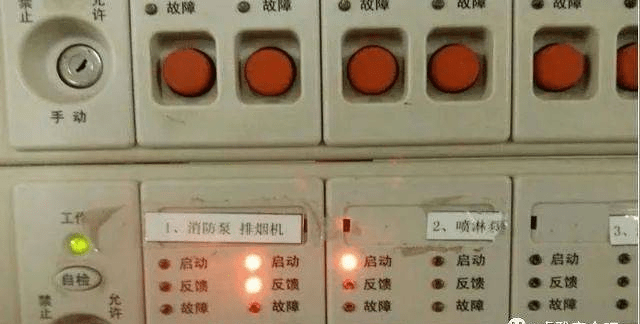

　　多线控制盘操作面板上设有多个手动控制单元，每个单元包括一个操作按钮和启动、反馈、故障三个状态指示灯，每个操作按钮均可控制具体设备的动作。每个操作按钮分别对应一个启动指示灯和一个反馈指示灯，分别用于提示按键状态、显示设备运行状态。

　　多线控制盘的手动锁用于选择手动工作模式操作权限，“允许”和“禁止”状态可根据需要通过面板钥匙手动切换。

　　“允许”状态

　　在此状态下，工作指示灯处于绿灯运行状态，通过多线控制盘可以手动直接启动消防泵组、防烟和排烟风机等设备。

　　“禁止”状态

　　在此状态下，工作指示灯处于红灯运行状态，不能通过多线控制盘手动直接启动消防泵组、防烟和排烟风机等设备.

　　“启动”状态

　　如果“启动”指示灯处于闪烁状态，表示多线控制盘手动控制单元已发出启动指令，等待反馈；如果“启动”指示灯处于常亮状态，表示现场设备已启动成功.

　　“反馈”状态

　　如果“反馈”指示灯处于熄灭状态，表示现场设备启动信息没有反馈回来；如果“反馈”指示灯处于常亮状态，表示现场设备已启动成功并将启动信息反馈回来。

　　“故障”状态

　　如果“故障”指示灯处于熄灭状态，表示多线控制盘功能处于正常状态；如果故障”指示灯处于黄色常亮状态，表示多线控制盘功能处于异常状态。

　　自动喷水灭火系统消防水泵的启动方式与控制逻辑

　　启动方式

　　为确保消防水泵的可靠控制，适应消防水泵启动灭火、灾后控制以及维护保养的需求，消防水泵应能手动启停和自动启动。消防泵组电气控制柜设置有手动、自动转换开关，当开关处于手动位时由控制柜面板启/停按钮手动控制水泵启停。当开关处于自动位时可由多种方式控制水泵启动，包括：1消防控制室总线联动启动。2消防控制室多线控制盘操作按钮启动。

　　3高位消防水箱出水管流量开关启动

　　4报警阀组压力开关启动。

　　5消防水泵出水干管压力开关启动等

　　上述消防水泵启动方式中，消防控制室总线联动启动、高位消防水箱出水管流量开关启动、报警阀组压力开关启动和消防水泵

　　出水干管压力开关启动属于自动启动控制，其他方式属于手动启动控制.

　　消防水泵不设自动停泵的控制功能，其停止应由具有管理权限的工作人员根据火灾扑救情况确定，并通过消防控制室多线控制盘上启/停按钮或水泵房消防泵组电气控制柜上的停止按钮手动实施。

　　消防泵组电气控制柜还应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启

　　动消防水泵。机械应急启动时，应确保消防水泵在报警5min内正常工作。
